文丘管式笛型噴嘴減溫裝置主要特點:

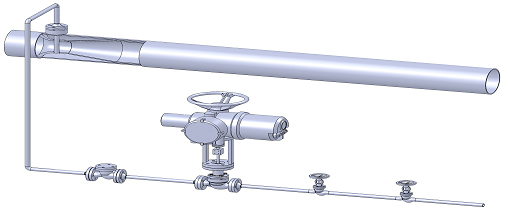

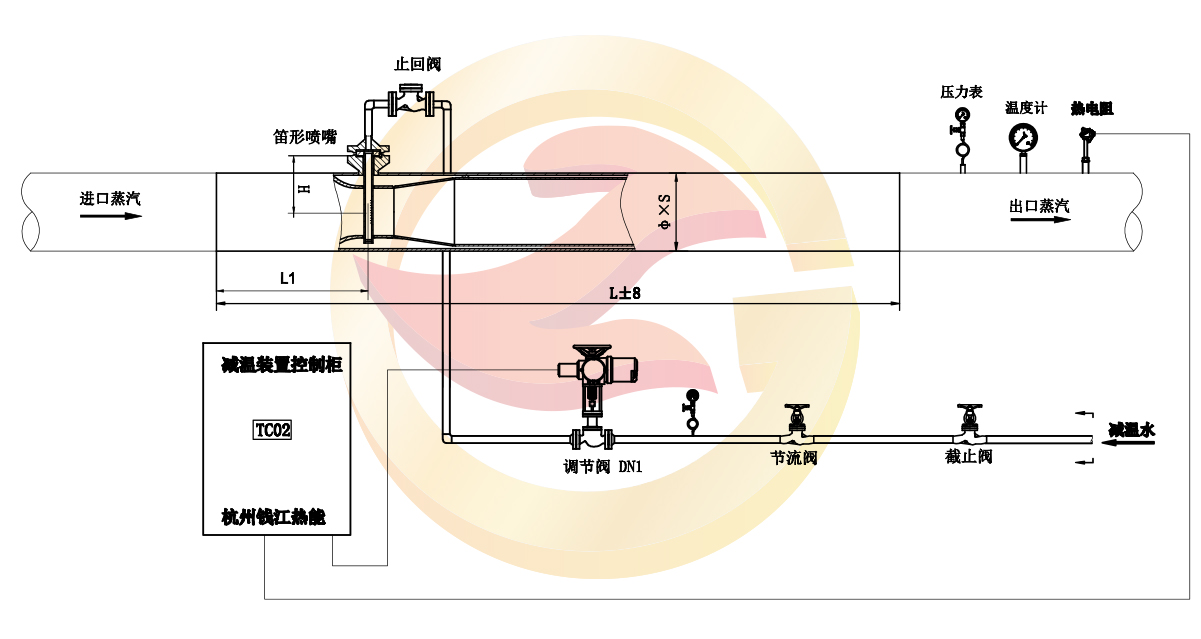

減溫裝置由文丘里氏管、笛型噴嘴、給水調節閥、節流閥、截止閥、止回閥、混合管道、給水管道、法蘭、緊固件組成，主要特點如下：
1、減溫霧化系統采用文丘里式+笛形噴嘴，無傳動部件，霧化穩定可靠，噴嘴拆裝方便，便于維修。
2、進口蒸汽由文丘里式管加速，利用了文丘里式管引射作用，其主要特點為：過熱蒸汽通過文丘里式管時在其喉部產生壓降，蒸汽速度瞬間提高至200m/s，此時減溫水經過調節閥后以恒整從噴嘴噴出，進入減溫器文丘里管之后迅速被高速蒸汽霧化，并與蒸汽充分結合，在文丘里式管喉部完全霧化，此后再被引入擴散管和保護管，升壓后以蒸汽狀態進入主蒸汽流。
3、減溫給水調節系統采用單座給水調節閥，減小了閥門的泄漏量，能合理分配給水系統上的壓差。同一口徑，不同的流量系數CV值可供選擇，使溫度調節系統調節靈敏度及精度大大提高。
主要性能指標: 1、出口流量變化范圍：30%Q～100%Q
2、出口蒸汽溫度T2的調節精度±3℃
供貨范圍:
1、減溫系統：給水調節閥、配套閥門等。
2、管路系統：混合管道、過渡管、減溫水管等。
3、配套附件：截止閥、雙金屬溫度計及接管、壓力表及針型閥、彎管、接頭、法蘭、緊固件等。
